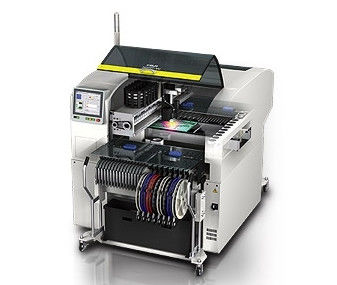

Máy gắn đa mục đích tốc độ cao XPF-L/W FUJI gốc

• Đặc điểm đặc biệt

1.1Đầu đặt ("công cụ tự động") được trao đổi tự động trong quá trình sản xuất: XPF là máy đầu tiên trên thế giới có tính năng trao đổi đầu năng động.Máy có thể chuyển đổi giữa một đầu đặt tốc độ cao và một đầu đa mục đích tự động trong quá trình sản xuất để đảm bảo rằng đầu hiệu quả nhất cho nhiệm vụ hiện tại đang được sử dụngĐiều này bao gồm khả năng chuyển sang đầu keo, có nghĩa là việc áp dụng keo và đặt bộ phận có thể được thực hiện trên cùng một máy.

1.2Không cần phải quyết định giữa một máy lắp ráp tốc độ cao hoặc máy đa mục đích:Bởi vì trao đổi đầu là năng động và tự động, XPF là mộtdung dịch, bao gồm các nhu cầu tốc độ cao và đa mục đích cùng một lúc. Bất kể loại tấm, XPF đạt được sự cân bằng tối ưu của khả năng sản xuất,đảm bảo rằng bạn luôn có được nhiều nhất từ thiết bị của bạn.

1.3Hỗ trợ cho các tấm lên đến 686 x 508 mm với XPF-W:Mô hình XPF-W được thiết kế để xử lý các tấm lớn và hạng nặng với kích thước lên đến 686 x 508 (27 x 20 inch) mm và trọng lượng lên đến 6 kg.

• Thông số kỹ thuật

• Thông số kỹ thuật máy		Công cụ tự động súng lục	Một vòi	M4 Công cụ tự động	Máy móc tự động
  Số vòi phun		12	1	4	Số ống tiêm nạp: 1 ống tiêm cho mỗi trạm keo
  Số công cụ tự động được giữ trong trạm công cụ tự động		2 (XPF-L) / 3 (XPF-W)	6 (XPF-L) / 8 (XPF-W) (Một khay đo chiều cao tự động công cụ được giữ khi sử dụng khay)	1	Số lượng khe cắm cấp thức ăn được sử dụng: 8 (MFU-40) (Vị trí tải cố định - lên đến 4 công cụ tự động keo có thể được nạp)
  Các bộ phận hỗ trợ		0402 ((01005) đến 20 x 20 mm Chiều cao tối đa: 3,0 mm	1005 ((0402) đến 45 x 150 (68 x 68) mm Chiều cao tối đa: 25,4 mm	4 vòi phun: 3 x 3 đến 14 x 14 mm 2 vòi phun: 14 x 14 đến 22 x 26 mm Chiều cao tối đa: 6,5 mm	Bên tải: Mặt 1 (MFU-40 hoặc thiết bị cố định)
  Máy tinh tế	XPF-L	0.144 giây / thành phần 25.000 cph	0.400 giây / thành phần 9.000 cph	4 vòi phun: 0,343 giây/ bắn 10,500 cph 2 loại vòi: 0,456 giây/ bắn 7,900 cph	Tác dụng: 0.2 giây/vụ
  	XPF-W	0.145 giây / thành phần 24,800 cph	0.418 giây / thành phần 8,600 cph	4 vòi phun; 0,351 giây/ bắn 10,250 cph 2 loại vòi; 0,462 giây/ bắn 7,800 cph
  Đặt độ chính xác	Các bộ phận chip nhỏ	+/- 0,050 mm cpk≥1.00 +/- 0,066 mm cpk≥1.33	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33	-	Độ chính xác vị trí: +/- 0,1 mm cpk≥1.00
  	Các bộ phận QFP	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33	+/- 0,030 mm cpk≥1.00 +/- 0,040 mm cpk≥1.33	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33
  Kích thước PCB (LXW)		Tối đa 457 x 356 mm Độ dày 0,4 (0,3) đến 5,0 mm (XPF-L) / 686 x 508 mm Độ dày 0,4 đến 6,5 mm (XPF-W) Min 50 x 50 mm
  Thời gian tải PCB		1.8 giây (XPF-L) / 3,5 giây (XPF-W)
  Máy kích thước	XPF-L	L: 1500 mm, W: 1,607.5 mm, H: 1,419.5 mm (độ cao vận chuyển: 900 mm H: không bao gồm tháp tín hiệu)
  	XPF-W	L: 1500 mm, W: 1,762.5mm, H: 1,422.5mm (độ cao vận chuyển: 900 mm H: không bao gồm tháp tín hiệu)
  Trọng lượng máy		Cơ thể máy XPF-L: 1.500 kg / XPF-W: 1.860 kg MFU-40: Khoảng 240 kg (với các bộ cấp W8 được nạp) BTU-AII: Khoảng 120 kg, BTU-B: Khoảng 15 kg, MTU-AII: Khoảng 615 kg (với khay / bộ cấp tải)



  Bao bì phụ tùng

  Các bộ phận băng (Tiêu chuẩn JIS, JEITA), bộ phận thanh, bộ phận khay



  Các tùy chọn

  Stick Feeder, Wide Fiducial Camera, Dip Flux Unit, Reel Set Stand (trong máy chính), Lead Coplanarity Check,ThuếCác vòi và chuck cơ khí, Fujitrax
