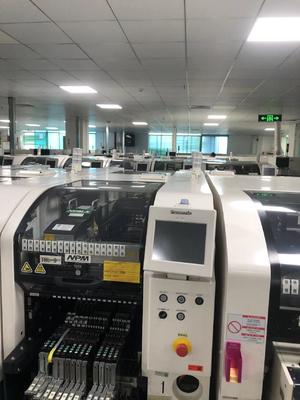

Panasonic NPM W Chip Mounter Giải pháp cuối cùng của bạn cho lắp ráp SMT hiệu quả cao

Panasonic NPM - W là một máy chọn và đặt công nghệ gắn bề mặt (SMT) tiên tiến định nghĩa lại các tiêu chuẩn sản xuất điện tử hiệu quả cao.Được thiết kế với các tính năng tiên tiến và thiết kế thông minh, nó đáp ứng một loạt các nhu cầu sản xuất trong ngành công nghiệp điện tử.

1. Hiệu suất đặt đặc biệt

- Nhiều đầu gắn:
- 16 - Đầu vòi: Khi hoạt động trong chế độ sản xuất cao (ON), nó đạt tốc độ tối đa ấn tượng là 70.000 cph (0, 051s / chip), với độ chính xác vị trí là ± 40μm / chip (Cpk≥1).Trong chế độ chính xác cao (OFF), tốc độ là 62, 500 cph (0, 058s / chip), và độ chính xác có thể được tăng lên đến ± 30μm / chip (tùy chọn ± 25μm / chip trong các điều kiện cụ thể của Panasonic).Nó có thể xử lý các thành phần từ nhỏ như chip 0402 đến những người có kích thước L6 × W6 × T3, làm cho nó lý tưởng cho sản xuất khối lượng lớn các thành phần có kích thước nhỏ.
- 12 - Đầu vòi: Cung cấp tốc độ tối đa 62,500 cph (0,058s / chip) và độ chính xác vị trí ± 40μm / chip (Cpk≥1). Nó có thể chứa các thành phần từ chip 0402 đến L12 × W12 × T6.5, phù hợp với một loạt các kích thước thành phần trong các ứng dụng tốc độ trung bình, độ chính xác cao.
- 8 - Đầu vòi: Với tốc độ tối đa 40.000 cph (0,090s / chip), nó cung cấp độ chính xác vị trí ± 40μm / chip, ± 30μm / QFP 12 - 32mm và ± 50μm / QFP dưới 12mm.Đầu này có thể xử lý các thành phần từ chip 0402 đến lớn hơn đến L32 × W32 × T12, cho phép đặt nhiều thành phần, bao gồm một số mạch tích hợp lớn hơn.
- 3 - Đầu vòi: Mặc dù có tốc độ thấp hơn 11.000 cph (0,33s / QFP), nó đảm bảo độ chính xác vị trí ± 30μm / QFP.Nó có thể xử lý các thành phần từ chip 0603 đến các thành phần có kích thước lớn lên đến L150 × W25 ((对角152) × T28, làm cho nó phù hợp để đặt các thành phần lớn như đầu nối và một số thành phần chuyên dụng.

2. Đặc điểm chính xác cao và năng suất cao

- Hệ thống camera tiên tiến: Được trang bị một camera nhận dạng đa giải thưởng, NPM - W kết hợp sự sắp xếp các thành phần, đo độ dày và kiểm tra coplanarity 3D trong một bước.Điều này không chỉ cải thiện độ chính xác vị trí mà còn cải thiện chất lượng tổng thể của PCB lắp ráp, giảm khả năng bị lỗi.
- Gantry độ cứng cao: Gantry độ cứng cao cung cấp một nền tảng ổn định cho các đầu gắn, đảm bảo chuyển động trơn tru và chính xác trong quá trình đặt.Sự ổn định này góp phần đặt các thành phần chính xác cao, ngay cả ở tốc độ cao.

3. Khả năng tương thích các thành phần đa năng
NPM - W có thể xử lý một loạt các thành phần, từ các chip 0402 nhỏ nhất đến các thành phần có kích thước lớn như các kết nối có kích thước lên đến L150 × W25 × T28.bao gồm SOP, QFP, CSP, BGA, tụ điện phân nhôm, điều khiển âm lượng, trimmers, cuộn, và nhiều hơn nữa.từ thiết bị điện tử tiêu dùng đến thiết bị công nghiệp.

4- Phương thức sản xuất linh hoạt

- Hệ thống vận chuyển hai đường ray: Máy có hệ thống vận chuyển hai đường ray, cung cấp ba chế độ sản xuất: chế độ sản xuất độc lập, chế độ sản xuất xen kẽ,và một sự kết hợp của cả haiTrong chế độ sản xuất độc lập, đầu phía trước và phía sau có thể làm việc trên các PCB khác nhau đồng thời, rất hiệu quả khi sản xuất các mô hình sản phẩm khác nhau cùng một lúc.Chế độ sản xuất xen kẽ cho phép các đầu để xen kẽ giữa hai đường ray, giảm thời gian không hoạt động và tăng năng suất tổng thể.
- Dễ dàng thiết lập máy và chuyển đổi: NPM - W hỗ trợ dễ dàng thiết lập máy và chuyển đổi nhanh giữa các công việc sản xuất khác nhau.Phần mềm hệ thống có thể nhanh chóng điều chỉnh các thiết lập như chiều rộng đường rayĐiều này rất quan trọng đối với các nhà sản xuất, những người cần phản ứng nhanh chóng với nhu cầu thị trường và lịch trình sản xuất thay đổi.

5. Lớn - định dạng PCB xử lý
NPM - W có thể xử lý PCB có kích thước lớn, với kích thước tối đa là L750 × W550mm trong chế độ đường đơn để lắp ráp tổng thể.nó có thể xử lý PCB lên đến L750 × W260mm để lắp ráp tổng thểĐiều này làm cho nó phù hợp với việc sản xuất các bảng mạch in định dạng lớn, chẳng hạn như những người được sử dụng trong các hệ thống điều khiển công nghiệp, màn hình lớn, và một số loại điện tử năng lượng.

6Các thông số kỹ thuật

- Nguồn cung cấp điện: tương thích với ba pha AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, với mức tiêu thụ điện 2,5kVA.
- Nguồn khí nén: Cần 0,5MPa, 200L/min (A.N.R.).
- Kích thước: W1280mm × D2332mm × H1444mm.
- Trọng lượng: Khoảng 2250kg (có thể thay đổi tùy thuộc vào các thành phần tùy chọn).

Các thuộc tính tùy chỉnh

- Tùy chọn cấp thành phần: Hỗ trợ một loạt các phương pháp cấp thành phần, bao gồm các chiều rộng khác nhau của các bộ cấp băng (8/12/16/24/32/44/56mm),với tối đa 120 bộ cấp thức ăn liên tiếp (đối với băng 8mm)Nó cũng hỗ trợ một loại và hai loại máy cho ăn khay, cũng như các máy cho ăn loại thanh,cung cấp tính linh hoạt trong việc cung cấp các thành phần theo yêu cầu sản xuất.
- Kết hợp và mở rộng dây chuyền: NPM - W có thể dễ dàng được tích hợp vào các dây chuyền sản xuất SMT hiện có.như máy in, máy kiểm tra, và lò bốc, cũng như với các thiết bị của bên thứ ba. Điều này cho phép các nhà sản xuất xây dựng một dây chuyền sản xuất rất tùy chỉnh và hiệu quả.nó cung cấp tiềm năng mở rộng trong tương lai, cho phép các nhà sản xuất thêm nhiều chức năng hoặc năng lực khi kinh doanh của họ phát triển.
- Thiết kế tiết kiệm năng lượng: Được thiết kế với tính năng tiết kiệm năng lượng trong tâm trí, NPM - W giúp giảm tổng chi phí sản xuất bằng cách tiêu thụ ít điện hơn so với một số máy SMT truyền thống.Điều này không chỉ có lợi cho dòng kết quả cuối cùng của nhà sản xuất mà còn góp phần vào sự bền vững của môi trường.
