Nguồn gốc: | Trung Quốc |
Hàng hiệu: | KINGFEI |
Số mô hình: | VL-M-TN |
Số lượng đặt hàng tối thiểu: | 1PCS |
---|---|
Thời gian giao hàng: | trong vòng 3 ngày |
Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
Khả năng cung cấp: | 10PCS |

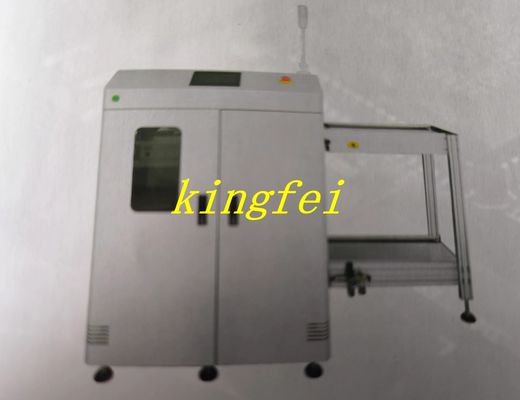

Thương hiệu: | VƯƠNG PHI | Phần tên: | Máy nạp PCB loại chân không |
---|---|---|---|
một phần số: | VL-M-TN | Kích thước (L * W * H mm): | 1640 ((L) * 865 ((W) * 1205 ((H) |
Kích thước PCB ((MM): | 50*50-330*250 | Kích thước giá đỡ: | 535*460*563 |
Trọng lượng (Kg): | 200kg |
tính năng
1.Các tổ chức hợp kim nhôm đặc biệt, hiểu rõ hơn tình trạng hoạt động của tạp chí
2Thiết kế cấu trúc nền tảng nâng đúc tích hợp ổn định đã cải thiện sự ổn định của thiết bị
3.Multifunctional mạch điện và thiết kế chương trình, hiệu suất ổn định, đảm bảo dây chuyền sản xuất trơn tru.
4Phần trên của thùng chứa có 4 loại lựa chọn PITCH, có thể thiết lập khoảng cách bước của PCB đĩa cho ăn.
5. Các chỉ báo làm việc LED ba màu được điều khiển bởi 7 inch màu giao diện người máy.
6Một cơ chế định vị phổ quát được áp dụng cho vị trí vòi hút, và các bit hấp thụ có thể được điều chỉnh theo đặc điểm của bảng PCB.
7.Phần bảng trên tấm hút có chức năng nâng và nâng.
8Các hộp vật liệu được truyền bởi dải nhựa của tấm phẳng.
9. Điều chỉnh điều khiển tốc độ đĩa đẩy.
10.Ba điểm định vị, trên và dưới kẹp khí nén, đảm bảo vị trí của hộp là chính xác.
11Hệ thống bảo vệ tấm đẩy đảm bảo rằng bảng PCB sẽ không bị hư hỏng và mất mát quy trình sẽ được giảm.
12Giao diện liên lạc SMEMA tiêu chuẩn có thể được kết nối với các thiết bị tự động hóa khác
Các thông số kỹ thuật
mô tả | Thiết bị này được sử dụng cho hoạt động tải tự động của bảng hai mặt và quang học trên SMT dây chuyền sản xuất |
Số tạp chí | Upper conveyor: 1 tạp chí dưới conveyor: tạp chí |
Định chỉ số | 10.20.30.40mm hoặc chỉ định |
Nguồn cung cấp điện | 400pcs ((0.6mm dày PCB) |
Thời gian chu kỳ | Khoảng 12 giây hoặc xác định |
Nguồn cung cấp điện | AC 110 volt hoặc 220 volt; đơn pha |
Sức mạnh | Max300VA |
Áp suất không khí và tiêu thụ không khí | 4-6bar, tối đa 30ltr/min |
Độ cao vận chuyển | 900±20MM (hoặc được khách hàng chỉ định) |
Hướng vận chuyển | Từ trái sang phải hoặc từ phải sang trái |
Thông số kỹ thuật
Mô hình | Kích thước ((L*W*H MM) | Kích thước PCB ((MM) | Kích thước giá đỡ | Trọng lượng ((kg) |
VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200kg |
VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240kg |
VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280kg |
VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320kg |
