| MOQ: | 1PCS |
| Thời gian giao hàng: | trong vòng 3 ngày |
| Phương thức thanh toán: | T/T, Western Union, MoneyGram |
| năng lực cung cấp: | 10PCS |

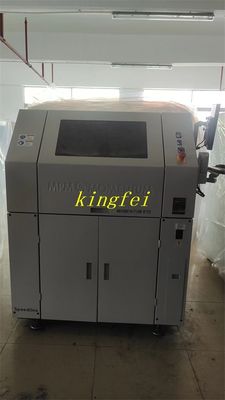

Momentum BTB Máy in MPM / Speedline Solder Paste Printer
| MPM/Speedline Solder Paste Printer Momentum BTB | |
| MPM/Speedline Thiết bị trực tuyến hoàn toàn tự động | |
| Kích thước thiết bị: | 1195.4x1394x1589.4mm |
| Trọng lượng thiết bị: | 797kg |
| Yêu cầu về năng lượng: | 200 đến 240 VAC (10%) pha đơn @ 50/60Hz,15A |
| Yêu cầu về nguồn không khí: | 100 psi, 4cm (chế độ hoạt động tiêu chuẩn) đến 18m (chất lau chân không) (6,89 bar@1,9 Lsto8,5 L/s), đường ống đường kính 12,7 m, đường ống đường kính bên ngoài x9,5 mm đường ống đường kính bên trong |
| tham số | |
| Kích thước nền tối đa: | (X 609.6mmx508mm x Y) (24x20 inch) |
| Kích thước nền tối thiểu: | (Kx50.8mm x 50.8mm) (2x2 inch) |
| Kích thước độ dày nền: | 0.2~5.0 mm (0.008~0.20 inch) |
| Trọng lượng nền tối đa: | 4.5 kg (10 lbs) |
| Khoảng cách cạnh của nền: | 3.0 mm (0.118 inch) |
| Khả năng thả đáy: | 12.7mm (0.5 inch) cấu hình tiêu chuẩn 25m (1.0 inch) |
| Cắm nền: | Kẹp đáy cố định, chân không trung tâm |
| Phương pháp hỗ trợ nền: | Cụm ngón tay từ tính (tùy chọn: bộ chống chân không, ngón tay chân không, khối hỗ trợ, thiết bị cố định chuyên dụng, công cụ tự động được cấp bằng sáng chế, Quik Tool) |
| đổ: | Các bảng mạch lớn hơn 20 inch đòi hỏi một bàn làm việc chuyên dụng với kích thước X lớn hơn |
| Các thông số in | |
| Vùng in tối đa (XxY): | 609.6mmx508mm ((24x20inch) |
| Bức in (đánh bỏ): | 0~6.35 m (00.25 inch) |
| tốc độ in: | 0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s) |
| Áp suất in: | 0 ~ 22,7 kg (0 1b ~ 50 1bs) |
| Kích thước khung mẫu: | Kiểm soát khung mẫu 737mmx737mm (29x29inch), có sẵn các mẫu kích thước nhỏ hơn |
| Hình ảnh | |
| Lĩnh vực thị giác (FOV): | 10.6mmx8.0mm ((0.417x0.315inch) |
| Loại điểm quan sát hình ảnh: | Điểm tham chiếu hình dạng tiêu chuẩn (xem tiêu chuẩn SMEMA), pad/hole |
| Hệ thống camera: | Máy ảnh kỹ thuật số duy nhất (hệ thống nhìn lên / xuống được cấp bằng sáng chế MPM) |
| Hiệu suất | |
| Độ chính xác và khả năng lặp lại của toàn bộ hệ thống: | ± 12 micron (0.0005 ") @ 60, Cpk ≥2.0 |
| Độ chính xác và khả năng lặp lại của in mạ hàn thực tế: | ± 20 micron ((士0.0008 ‰) @ 60, Cpk ≥ 2.0 |
| Thời gian chu kỳ | |
| Động lực BTB | Tiêu chuẩn 9 giây |
| Động lực BTB HIE | 7.5 giây tiêu chuẩn |
|
|
