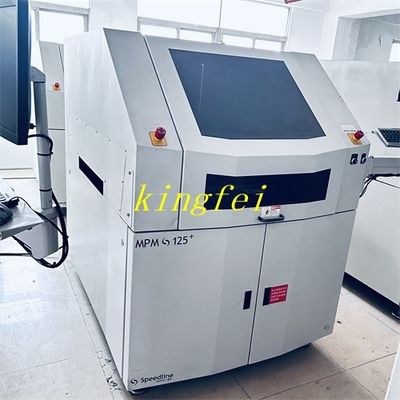

Máy in MPM BTB 125 MPM / Speedline Solder Paste Printing

MPM/Speedline In mạ hàn và phun mạ hàn BTB125
MPM/Speedline Thiết bị trực tuyến hoàn toàn tự động
Kích thước thiết bị:1638.4m9 X1593.1mmX1418.6mm
Trọng lượng thiết bị:1039KG
Yêu cầu về điện năng:200~400VAC/60Hz,15A
Yêu cầu nguồn không khí:5KGf/cm2 ((0.5Mpa)
Parameter
Kích thước nền:609.6mmx508mm
Kích thước nền tối thiểu:50.8mmx50.8mm
Kích thước độ dày nền:0.2mm~5.0mm
kênh in:4.5kg ((101lbs)
kênh truyền:2.5kg~4.5kg
Kẹp nền: Kẹp tấm nền, kẹp trên cố định, chân không trên bàn làm việc, hệ thống kẹp cạnh EdgeLoc
Phương pháp hỗ trợ nền:Phần tùy chọn ngón tay từ: tháp H, khối hỗ trợ, vật cố định đặc biệt, Quik Too1
Khu vực in:609.6mmx508mm
Chế độ in: 0mm ~ 6.35mm
tốc độ in:0.635mm/giây ~ 304.8mm/giây
Áp suất in: 0~22,7kg
Kích thước khung mẫu:737x737mm
Trường nhìn hình ảnh (FOV):10.6mx8.0mn
Loại dữ liệu:Điểm tham chiếu hình dạng tiêu chuẩn
Hệ thống máy ảnh: Hệ thống máy ảnh: Máy ảnh kỹ thuật số duy nhất - MPM Hệ thống nhìn lên / xuống được cấp bằng sáng chế

Độ chính xác và khả năng lặp lại của toàn bộ hệ thống:± 12,5 micron
Độ chính xác và khả năng lặp lại của toàn bộ hệ thống:± 12,5 micron
Yêu cầu điện năng thiết bị:200~240VAC/60Hz,15A
Yêu cầu không khí nén:100psi@4cfm
