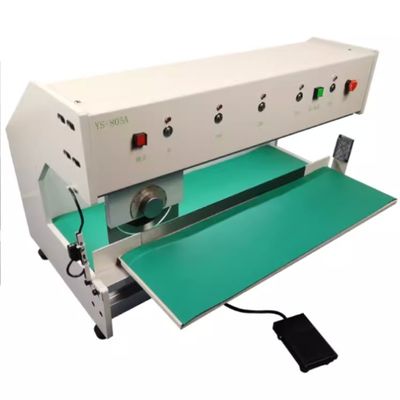

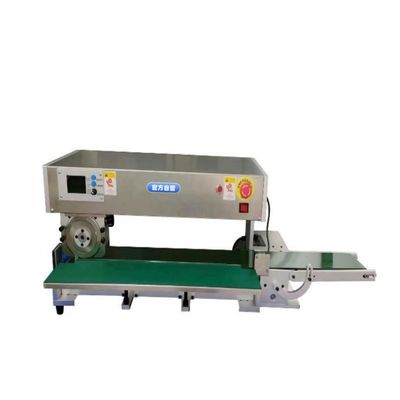

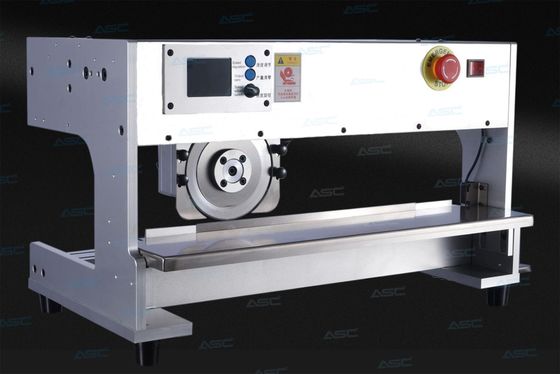

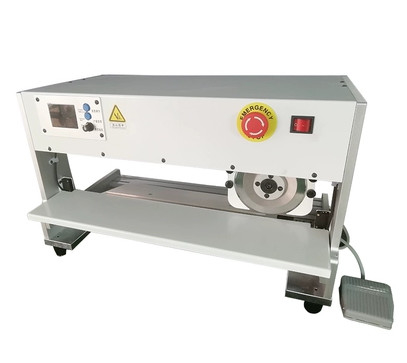

Máy tách PCBA Máy cắt PCB SMT Máy cắt PCB Máy hướng dẫn máy tính để bàn PCB Router

Cách mạng hóa quy trình cắt PCB của bạn
Trong thế giới sản xuất điện tử nhanh chóng, độ chính xác và hiệu quả trong xử lý PCB (Bảng mạch in) là không thể thương lượng.Máy cắt PCB của chúng tôi xuất hiện như một giải pháp tiên tiến, được thiết kế tỉ mỉ để đáp ứng và vượt quá nhu cầu của các ngành công nghiệp lắp ráp điện tử hiện đại.hoặc các lĩnh vực liên quan đến công nghệ điện tử khác, máy này là chìa khóa của bạn để mở khóa liền mạch, chất lượng cao cắt PCB.

Các giải pháp toàn diện cho lắp ráp điện tử
Chúng tôi cung cấp một loạt các giải pháp xử lý cho ngành công nghiệp lắp ráp điện tử. Máy của chúng tôi bao gồm tất cả các phạm vi ứng dụng trong lĩnh vực điện tử và máy chính xác.Nó có khả năng xử lý các loại PCB khác nhaubao gồm:

- Các chất nền nhôm: đảm bảo cắt chính xác mà không làm hỏng cấu trúc nền.
- Bảng sợi thủy tinh: Cung cấp các vết cắt sạch để duy trì tính toàn vẹn của vật liệu sợi thủy tinh.
- PCBA Boards: Được thiết kế đặc biệt để xử lý sự phức tạp của PCBA (Bộ lắp ráp mạch in) với các thành phần, giảm nguy cơ tổn thương thành phần trong quá trình cắt.
- FR - 4 Boards: Một vật liệu PCB phổ biến, và máy của chúng tôi xử lý nó với độ chính xác cao, đảm bảo các cạnh mịn mà không bị rách.

Công nghệ loại bỏ tấm không có sánh ngang

cắt - Quá trình tháo tấm cạnh

Máy của chúng tôi áp dụng một độc đáo trên dao hình tròn và dưới dao thẳng phương pháp để phanh. khi hoạt động, đặt PCB trên dao thẳng dưới, bước trên công tắc,và con dao hình tròn trên sẽ di chuyển theo chiều ngang đến điểm cắt đặt trước, cắt PCB chính xác. quy trình này cung cấp một số lợi thế đáng kể:

- Giảm thiểu căng thẳng - Thiệt hại liên quan: Các phương pháp truyền thống phá vỡ PCB sau khi hàn thường làm hỏng mạch hoặc phá vỡ các thành phần điện tử do căng thẳng.Máy của chúng tôi sử dụng một phương pháp cắt dao di chuyển, có thể làm giảm hoàn toàn căng thẳng, ngăn ngừa nứt khớp hàn và vỡ thành phần, và cải thiện đáng kể hiệu quả sản xuất và chất lượng sản phẩm.
- Chất lượng cắt vượt trội: Quá trình cắt không bị vỡ dây, với các vết đục phẳng và không có vết đục. Điều này đảm bảo rằng PCB vẫn còn nguyên vẹn và chức năng sau khi cắt,giảm nhu cầu sau chế biến và chế biến lại.

Phát triển độc lập và điều khiển thông minh

- R & D hoàn toàn độc lập: Máy được phát triển hoàn toàn độc lập và sử dụng một chương trình vi tính để điều khiển.với sự ổn định mạnh mẽNó có thể cắt các tấm vải đơn trong một chiều dài 0 - 360mm trong một lần, đáp ứng nhu cầu của quy mô sản xuất khác nhau, từ sản xuất mẫu nhỏ đến sản xuất hàng loạt quy mô lớn.
- Tốc độ cắt có thể điều chỉnh: Tốc độ cắt của tấm có thể được điều chỉnh ở hai mức: 500mm / s và 300mm / s. Tốc độ dao nhanh hơn có thể cải thiện chất lượng sản phẩm, đảm bảo không có burrs hoặc毛刺,trong khi tốc độ điều chỉnh cũng cho phép linh hoạt trong việc xử lý các vật liệu và độ dày PCB khác nhau.

Các thông số cắt linh hoạt và tùy chỉnh

- Động và điều chỉnh bánh xe dao: Động của bánh xe dao dao dao động từ 0 - 360mm (chiều dài của công cụ có thể được tùy chỉnh).Chiều cao lên và xuống của bánh xe dao có thể được điều chỉnh từ 0 - 2mm, phù hợp với các độ dày bảng PCB khác nhau và giải quyết vấn đề về độ sâu rãnh V - CUT khác nhau trên PCB. Ngoài ra, chiều cao của bàn điều hành có thể được điều chỉnh từ 0 - 50mm,cung cấp cho các nhà điều hành một môi trường làm việc thoải mái và phù hợp với công việc.
- Chế độ cắt tùy chỉnh: Động tác dao có thể được thiết lập để bắt đầu và dừng các điểm theo chiều dài của bảng, và các điểm dừng có thể được thiết lập bằng tay,cho phép kiểm soát chính xác quá trình cắt cho các kích thước và hình dạng PCB khác nhau.

Thông số kỹ thuật

- Kích thước máy chủ: 610mm * 360mm * 375mm, một thiết kế nhỏ gọn có thể phù hợp với các bố trí xưởng sản xuất khác nhau mà không chiếm không gian quá nhiều.
- Độ dày của tấm: Có khả năng xử lý PCB với độ dày từ 0,2 - 3,0 mm, làm cho nó phù hợp với nhiều loại sản phẩm PCB trong các ứng dụng điện tử khác nhau.
- Tốc độ cấp bảng: 300 - 500mm / giây, đảm bảo sản xuất hiệu quả và giảm thời gian sản xuất tổng thể.
- Vật liệu công cụ: Công cụ được làm bằng thép cao tốc SKD61, được biết đến với độ cứng cao, chống mòn và tuổi thọ dài,đảm bảo rằng máy có thể duy trì cắt chất lượng cao trong một số lượng lớn các chu kỳ sản xuất.
- Nhiệt độ hoạt động: 10 - 35 °C, cho phép hoạt động ổn định trong môi trường sản xuất công nghiệp điển hình.
- Nhiệt độ lưu trữ: - 20 - 50 °C, cung cấp sự linh hoạt trong điều kiện lưu trữ và vận chuyển.
- Nguồn cung cấp điện: 220V / 110V, 50HZ / 60HZ, 60W, một thiết bị tiêu thụ điện tương đối thấp có thể hoạt động trong môi trường cung cấp điện khu vực khác nhau.
- Trọng lượng máy: 30KG, làm cho nó dễ dàng di chuyển và tái định vị trong cơ sở sản xuất khi cần thiết.

Thiết kế an toàn và ổn định

Các khía cạnh thiết kế an toàn

- Bảo vệ lưỡi dao: con dao tròn được trang bị các con dao bảo vệ ở cả hai bên, ngăn chặn người vận hành bị cắt trong quá trình cho ăn, đảm bảo môi trường làm việc an toàn.
- Mode Switch và Hệ thống báo động: Mode Switch là một thiết bị chuyển động bằng chân, có thể được thiết lập theo chế độ bước chân liên tục hoặc chuyển động điểm.nếu máy không đạt được đường đập được thiết lập trong quá trình vận hành, đèn chỉ báo sẽ nhấp nháy báo động. báo động phải được hủy trước khi tiếp tục làm việc, ngăn ngừa các lỗi tiềm ẩn và đảm bảo an toàn của quá trình cắt.

Hiệu suất ổn định

- Phụ kiện dao chất lượng cao: Các phụ kiện dao sử dụng dao tròn thép tốc độ cao SKD61, và các dao tròn CBA được áp dụng, chống mòn và bền.Điều này đảm bảo rằng máy có thể duy trì hiệu suất cắt ổn định trong một thời gian dài, giảm tần suất thay thế công cụ và chi phí bảo trì.

Kết luận

KINGFEI SMT PCB Depaneling Machine không chỉ là một thiết bị; nó là một khoản đầu tư chiến lược cho doanh nghiệp sản xuất điện tử của bạn.,các thông số linh hoạt, và nhấn mạnh đến an toàn và ổn định, nó có thể cải thiện đáng kể hiệu quả sản xuất của bạn, cải thiện chất lượng sản phẩm, và giảm chi phí sản xuất.Cho dù bạn là một nhà sản xuất điện tử quy mô nhỏ hoặc một doanh nghiệp lớn, máy này được thiết kế để đáp ứng nhu cầu PCB của bạn.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về cách máy này có thể biến đổi dây chuyền sản xuất của bạn!
