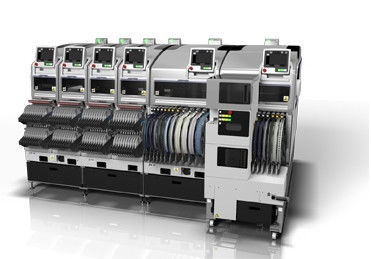

Máy đặt bề mặt tốc độ cao Fuji Nền tảng vị trí có thể mở rộng NXT

Máy mới và đã qua sử dụng Ban đầu Nền tảng vị trí có thể mở rộng Fuji NXT Ⅲ
1. tính năng đặc biệt
1.1 Cải thiện năng suất: Robot XY nhanh hơn và bộ nạp băng nhanh hơn, cũng như camera các bộ phận "tầm nhìn bay" mới được phát triển, đồng nghĩa với việc tăng khả năng đặt đối với tất cả các loại và kích thước bộ phận.
Đầu tốc độ cao H24G mới đạt được 37.500 cph (chip mỗi giờ) (Chế độ ưu tiên năng suất) trên mỗi mô-đun, cải thiện 44% so với tốc độ nhanh nhất của NXT II.
Hỗ trợ bộ phận 1,2 0201 mm +/- 0,025 mm độ chính xác khi đặt *: Cũng như hỗ trợ các bộ phận nhỏ nhất hiện đang được sử dụng trong sản xuất hàng loạt (0402 mm, 01005 "), NXT III cũng có thể xử lý thế hệ tiếp theo của các bộ phận hướng tới thị trường - Bộ phận 0201 mm.
Bằng cách cải thiện độ cứng của máy và cải tiến hơn nữa công nghệ nhận dạng tầm nhìn và điều khiển servo độc lập, Fuji đã đạt được độ chính xác đặt cho các bộ phận chip nhỏ là +/- 0,025 mm * (3sigma, Cpk≥1,00).
1.3 Cải thiện khả năng sử dụng: GUI của NXT ban đầu được ca ngợi rộng rãi vì sử dụng các ký tự tượng hình trực quan và dễ hiểu thay vì dựa vào các hướng dẫn dựa trên ngôn ngữ.
Giao diện này hiện được kết hợp với bảng điều khiển màn hình cảm ứng để giúp thao tác trở nên dễ dàng hơn.Điều này làm giảm số lần nhấn nút cần thiết và giúp việc chọn lệnh dễ dàng hơn, cũng như cải thiện chất lượng bằng cách giảm khả năng thực hiện lệnh sai.
1.4 Khả năng tương thích cao: Nhiều đơn vị chính từ NXT II như đầu đặt, trạm vòi phun, bộ nạp, bộ khay và bộ trao đổi pallet nạp có thể được sử dụng trên NXT III mà không cần bất kỳ sửa đổi nào.

•
• Thông số kỹ thuật

• 	M3 III	M6 III
  Kích thước PCB áp dụng (Dài x Rộng)	48 x 48 mm đến 250 x 510 mm (băng tải đôi) * 48 x 48 mm đến 250 x 610 mm (băng tải đơn) * Băng tải đôi có thể xử lý PCB lên đến 280 (W) mm.PCB lớn hơn 280 (W) mm phải được sản xuất bằng cách thay đổi băng tải đôi sang chế độ sản xuất làn đơn.	48 x 48 mm đến 534 x 510 mm (băng tải đôi) * 48 x 48 mm đến 534 x 610 mm (băng tải đơn) * Băng tải đôi có thể xử lý PCB lên đến 280 (W) mm.PCB lớn hơn 280 (W) mm phải được sản xuất bằng cách thay đổi băng tải đôi sang chế độ sản xuất làn đơn.
  Các loại bộ phận	Lên đến 20 loại bộ phận (được tính bằng cách sử dụng băng 8 mm)	Lên đến 45 loại bộ phận (được tính bằng băng 8 mm)
  Thời gian tải PCB	Đối với băng tải đôi: 0 giây (hoạt động liên tục) Đối với băng tải đơn: 2,5 giây (vận chuyển giữa các mô-đun M3 III), 3,4 giây (vận chuyển giữa các mô-đun M6 III)
  Độ chính xác của vị trí (Tiêu chuẩn dấu Fiducial)	H24G : +/- 0,025 mm (Chế độ tiêu chuẩn) / +/- 0,038 mm (Chế độ ưu tiên năng suất) (3sigma) cpk≥1,00 V12 / H12HS : +/- 0,038 (+/- 0,050) mm (3sigma) cpk≥1,00 H04S / H04SF : +/- 0,040 mm (3sigma) cpk≥1,00 H08 / H04 : +/- 0,050 mm (3sigma) cpk≥1,00 H02 / H01 / G04 : +/- 0,030 mm (3sigma) cpk≥1,00 H02F / G04F : +/- 0,025 mm (3sigma) cpk≥1,00 GL : +/- 0,100 mm (3sigma) cpk≥1,00	H24G : +/- 0,025 mm (Chế độ tiêu chuẩn) / +/- 0,038 mm (Chế độ ưu tiên năng suất) (3sigma) cpk≥1,00 V12 / H12HS : +/- 0,038 (+/- 0,050) mm (3sigma) cpk≥1,00 H08M / H04S / H04SF : +/- 0,040 mm (3sigma) cpk≥1,00 H08 / H04 / OF : +/- 0,050 mm (3sigma) cpk≥1,00 H02 / H01 / G04 : +/- 0,030 mm (3sigma) cpk≥1,00 H02F / G04F : +/- 0,025 mm (3sigma) cpk≥1,00 GL : +/- 0,100 mm (3sigma) cpk≥1,00
  Năng suất	H24G : 37.500 cph (Chế độ ưu tiên năng suất) / 35.000 cph (Chế độ tiêu chuẩn) V12 : 26.000 cph H12HS : 24.500 cph H08 : 11.500 cph H04 : 6.500 cph H04S : 9.500 cph H04SF : 10.500 cph H02 : 5.500 cph H02F : 6.700 cph H01 : 4.200 dặm / giờ G04 : 7.500 dặm / giờ G04F : 7.500 dặm / giờ GL : 16.363 dph (0,22 giây / điểm)	H24G : 37.500 cph (Chế độ ưu tiên năng suất) / 35.000 cph (Chế độ tiêu chuẩn) V12 : 26.000 cph H12HS : 24.500 cph H08M : 13.000 cph H08 : 11.500 cph H04 : 6.500 cph H04S : 9.500 cph H04SF : 10.500 cph H02 : 5.500 cph H02F : 6.700 cph H01 : 4.200 dặm / giờ G04 : 7.500 dặm / giờ G04F : 7.500 dặm / giờ 0F : 3.000 cph GL : 16.363 dph (0,22 giây / điểm)
  Các bộ phận được hỗ trợ	H24G : 0201 đến 5 x 5 mm V12 / H12HS : 0402 đến 7,5 x 7,5 mm H08M : 0603 đến 45 x 45 mm H08 : 0402 đến 12 x 12 mm H04 : 1608 đến 38 x 38 mm H04S / H04SF : 1608 đến 38 x 38 mm H02 / H02F / H01 / 0F : 1608 đến 74 x 74 mm (32 x 180 mm) G04 / G04F : 0402 đến 15 x 15 mm     Chiều cao : lên đến 2.0 mm Chiều cao : lên đến 3.0 mm Chiều cao : lên đến 13,0 mm Chiều cao : lên đến 6,5 mm Chiều cao : lên đến 9,5 mm Chiều cao : lên đến 6,5 mm Chiều cao : lên đến 25,4 mm Chiều cao : lên đến 6,5 mm
  Chiều rộng mô-đun	320 mm	645 mm
  Kích thước máy	L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900,2 mm, H: 1476 mm



  DynaHead (DX)
  Số lượng vòi phun		12	4	1
  Thông lượng (cph)		25.000 Chức năng hiện diện bộ phận BẬT: 24.000	11.000	4.700
  Kích thước một phần (mm)		0402 (01005 ") đến 7,5 x 7,5 Chiều cao: Lên đến 3.0 mm	1608 (0603 ") đến 15 x 15 Chiều cao: Lên đến 6,5 mm	1608 (0603 ") đến 74 x 74 (32 x 100) Chiều cao: Lên đến 25,4 mm
  Đặt độ chính xác (Tham khảo dựa trên dấu Fiducial)		+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00 *	+/- 0,040 mm (3σ) cpk≥1,00	+/- 0,030 mm (3σ) cpk≥1,00
  Sự hiện diện một phần kiểm tra		o	x	o
  Các bộ phận cung cấp	Băng	o	o	o
  	Dính vào	x	o	o
  	Cái mâm	x	o	o



  Hệ thống cung cấp phụ tùng
  máng ăn thông minh	Hỗ trợ cho băng rộng 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 và 104 mm
  Máy cấp liệu dính	4 ≤ Chiều rộng phần ≤ 15 mm (6 ≤ Chiều rộng thanh ≤ 18 mm), 15 ≤ Chiều rộng phần ≤ 32 mm (18 ≤ Chiều rộng thanh ≤ 36 mm)
  Khay	Kích thước khay áp dụng: 135,9 x 322,6 mm (tiêu chuẩn JEDEC) (Khay Unit-M), 276 x 330 mm (Tray Unit- LT), 143 x 330 mm (Tray Unit-LTC)



  Tùy chọn

  Bộ nạp khay, PCU II (Bộ thay đổi Pallet), MCU (Bộ thay đổi mô-đun), Chân đế bảng điều khiển kỹ thuật, Bộ điều hợp FUJI CAMX, Fujitrax
